一、 概述

   无功功率补偿技术随着电力系统的出现而出现，并随着电力工业的发展和电力负荷的多样性而不断进步。电力系统发展到现在已出现三代无功补偿技术；同步发电机补偿、同步调相机补偿、并联电容器补偿、并联电抗器补偿，属于第一代补偿技术；基于自然关断晶闸管技术的SVC（相控电抗器（TCR）、磁控电抗器(MCR)）属于第二代无功补偿技术；基于IGBT、IGCT等大功率可控器件的补偿装置SVG(Static VAR Genarator)属于第三代无功补偿技术，不再采用大容量的电容器、电抗器，而是通过大功率电力电子器件的高频开关（IGBT）实现无功补偿的变换。

二、 使用范围

广泛应用于3kV、6kV、10kV、35kV、66kV等级供配电系统及大中型工矿企业变电站。

三、 原理和组成

1.原理：
    SVG的基本原理：将电压源型逆变器（VSG，Voltage sourced converter）经过电抗器与交流电网相并联，通过调节逆变器交流侧输出电压的幅值和相位，迅速吸收或发出所需要的无功功率，实现无功的连续动态补偿。|

2. 组成：

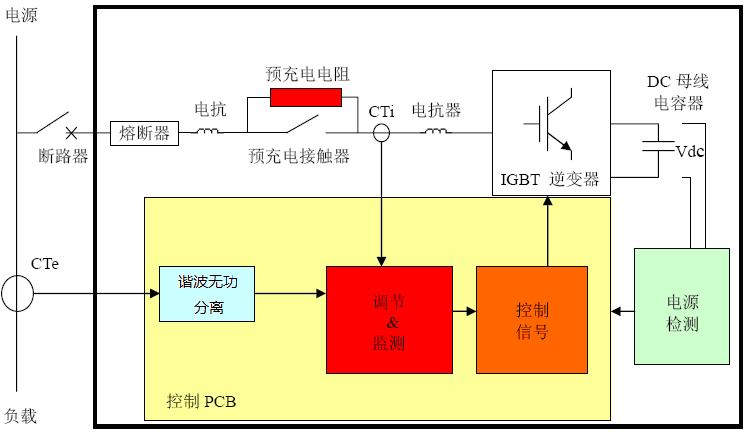

       成套装置由连接电抗器、充电柜、功率柜、控制柜、断路器等装置组成，其构成示意图如
下所示。

1）连接电抗器
◆ 用于连接SVG与电网，实现能量的缓冲。
◆ 减少SVG输出电流中的开关纹波，降低共模干扰。

2）充电柜
◆ 通过大功率电阻，实现装置投入过程能量的缓冲。
◆ 旁路大功率电阻，实现装置正常运行时的快速调节。

3）功率柜
◆ SVG的核心主电路，采用电压源型逆变器，采用直流电容进行电压支撑，DSP为核心控制
器，IGBT并联实现大功率变换。
◆ 模块化设计，功率单元的结构和电气性能完全一致，可以互换。
◆ 先进的热管散热技术，风道散热设计，光纤通讯与控制，提高IGBT的可靠性。

4）控制柜
◆ 用于对SVG及其辅助设备的实时控制。
◆ 实时计算电网所需的无功功率，实现动态跟踪与补偿。
◆ 提供友好的图形监控和操作界面，实现SVG与上位机及控制中心的通讯。

四、 装置功能特点

1．能够提供从感性到容性的连续、平滑、快速的无功功率补偿。

2．基于IGBT逆变器，为可控电流源型补偿装置，不但不会发生谐波放大及谐振，同时还具备谐波补偿功能，输出电压谐波含量低。

3．响应速度快，SVG响应时间一般不大于2ms，闪变抑制效果好。

4．SVG为电流源，输出无功电流不受母线电压影响，对系统参数不敏感，安全性与稳定性好；

5．采用H桥串联的链式结构，直接接入6kV、10kV、35kV系统，成本降低。而且具备N+1冗余结构，当一个链节单元损坏后仍可继续满负荷运行，装置自身运行可靠性高。

6．模块化，冗余化设计，可靠性高，维护方便，SVG单元可以互换，模块化的SVG可单独检修，相互间无影响。

7．先进热管散热技术，提高功率模块可靠性，光纤驱动技术提高系统抗干扰能力。

8、占地面积小，SVG不需要大容量电容器、电抗器等，体积相对小很多，采用开关损耗低的IGBT器件，总体有功损耗低，节电效果显著。

五、 典型应用领域

（1）配电系统的变电站
（2）输电系统的枢纽变电站
（3）电弧炉等闪变负荷的补偿
（4）轧机、矿井提升机等工业负荷的无功与谐波综合补偿
（5）大工业用户的综合补偿
（6）电气化铁路的牵引供电系统
（7）风电场与风电接入系统的无功补偿
（8）太阳能发电场接入系统的无功补偿

订货须知
◆ 系统主接线、平面布置图。
◆ 系统额定电压、补偿总容量、单台电容的容量、数量等。
◆ 使用在特殊条件时应在订货时提供。
