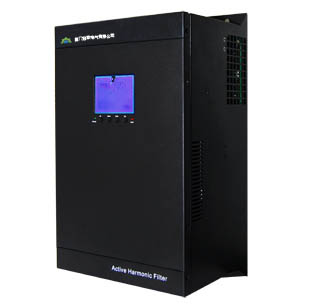

APF有源电力滤波器

2015-4-3 11:39:25

一、 产品简介

GOAPF有源电力滤波器是基于电压源逆变器的新型电力电子谐波滤除装置,通过实时检测电网中由非线性负载产生的电流波形,分离出谐波电流部分,并通过IGBT逆变器输出反相补偿电流,实现滤除谐波的功能。另外,APF还可以提供超前或滞后的无功电流,用于改善电网的功率因数和实现动态无功补偿。和LC型的无源滤波相比,该产品是主动型补偿装置,动态性能好,安全性高,适应性强。

二、产品特点:

1、DSP+FPGA全数字控制方式,具有极快的响应时间;

2、先进的主电路拓扑和控制算法,精度更高、运行更稳定;

3、一机多能,既可补谐波,又可兼补无功;

4、模块化设计,便于生产调试;

5、便利的并联设计,方便扩容;

6、具有完善的桥臂过流、保护功能;

7、使用方便,易于操作和维护。

三、使用条件:

1、海拔高度不超过2000m;

2、周围环境温度不超过40℃,24小时平均温度不超过35℃,最低环境温度不超过-10℃;3、空气相对湿度不大于85%(在25℃时);apf有源电力滤波器

4、周围环境无易燃、易爆的介质存在,无导电尘埃及腐蚀性气体存在,无剧烈振动存在;

5、电网电压波动范围不大于本机额定电压的±20%。

四、基本参数:

响应时间:<8毫秒

谐波滤除率:>95%

可滤除2~50次谐波

能够消除三相四线系统中线的零序谐波电流

补偿后功率因数校正≥0.98 或指定无功大小;能够设置补偿无功电流的数值

在达到最大有效值输出电流时能够自动限制输出电流

具有短时两倍额定电流的过载能力

五、工作原理:

        GOAPF系列有源电力滤波装置,以并联方式接入电网,通过实时检测负载的谐波和无功分量,采用PWM变流技术,从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统,从而实现谐波治理和无功补偿。

六、主要应用范围及场合:

   机场:主控室、计算机房、广播系统、EIB灯光调光系统等。
   医院:ICU(重症监护室)、MRI(磁共振成像)、手术室、医学成像室、放疗科等。
   剧场、体育馆:解决由于谐波造成的EIB调光设备及其它控制设备的损坏。
   学校:精密实验室、机房、网络中心等。
   研究所:精密仪器、机房、高精密设备集中区域等。
   大型商场:解决由于节能灯大量应用造成的谐波问题。
   银行:计算机中心、营业部计算机、安防系统等。
   税务、工商:大型计算机中心等。
   电信机房:移动基站。
   工厂:生产线的PLC、计算机控制设备、高精度机床、PCS系统、计量/称重系统等。
   电视台:图像设备、调光设备、计算机等。

 七、主要型号:

        GOAPF系列有源电力滤波装置,以电流为主要参数,主要分为  GOAPF-30A,GOAPF-50A,GOAPF-75A,GOAPF-100A
