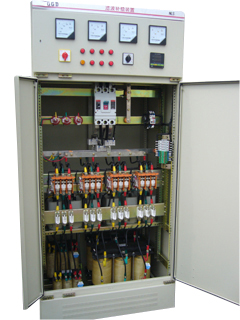

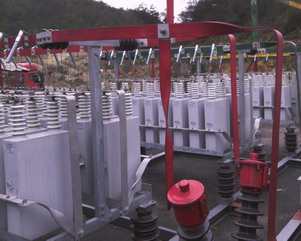

GOLCZ中频炉无功补偿装置

2012-10-22 16:54:58

一、 概述

GOLCZ型中频炉专用滤波补偿装置,该装置是我公司为中频感应炉所产生的谐波而研发的专用无功补偿兼消谐装置。



常见的中频炉采用200-2500Hz中频电源进行感应加热,熔炼保温,主要用于熔炼碳钢,合金钢,特种钢,也可用于铜,铝等有色金属的熔炼和提温.设备体积小,重量轻,效率高,耗电少,熔化升温快,炉温易控制,生产效率高.所以在冶炼及机加工行业里大量使用。
6脉冲中频炉,主要特征谐波为5、7、11、13次等;12脉冲换流中频炉,主要特征谐波11、13、23、25次等。三相电源通过六脉动桥式换流器变成直流电,再由直流电通过晶闸管逆变成中频电能。中频炉所产生的电流谐波分量较大,整流、电镀、电解装置整流、电镀、电解装置处在低直流电压、大电流工作方式,三相(单相)交流通过整流会产生2、3次或以上次谐波。装置容量越大,谐波分量越大。 中频电炉在运行时注入电网的5次和7次等谐波电流严重超标。由于目前中频电炉的使用比较普遍,故对电网造成严重的谐波污染和干扰影响,威胁到电网设备的安全运行,应当引起用电管理部门和用户的高度重视。因此,根据”谁干扰,谁污染,谁治理”的原则,必须在谐波源用户就地采取抑制谐波的措施,这是较经济有效的。

一、 产品原理

对于中频炉滤波装置,我们已有多套成功的运行的设备,电压畸变率、功率因数都完全符合供电部门考核要求。以中频熔炼炉为例,在工作时分为三阶段:加热升温阶段,此时工作电流大、谐波含量高;融化阶段:此时工作情况和加热升温阶段一样,处于大电流、高谐波含量状态;第三阶段是保温出炉阶段,此时工作电流小、谐波含量相对较低。因工作电流相对平稳,所以装置采用LC无源滤波回路,设备造价低、性能稳定。一般设计两条以上滤波支路,以河北献县某铸造厂0.75T中频炉为例:在未上滤波器时,电压总畸变率(THD值)为10.6%,其中5次4.12%,7次3.5%,11次1.5%等,大大超过电能质量(GB/T 14549-1993)中0.38KV电压总畸变率5%,单次谐波畸变率不超过2%的规定,故供电部门不给该厂供电。经我公司技术人员现场谐波测试,为该厂量身定制了一台GOLCZ-240/0.4型滤波补偿器,并投入运行后,经供电部门的电能质量测试结果显示,电压总畸变率(THD值)为3.5%左右,单次谐波畸变率分别5次1.05%,7次0.85%,11次0.31%等都在国标允许范围内。


五、 主要特点

1. 针对中频电炉用户系统专门设计制造,消除特性谐波如:5次、7次、11次、13次等,滤波效果明显。
2. 设备投入,用电质量明显改善,受电功率因数提高到0.95以上,使配电网的线损降低、配电变压器的承载效率增加。
3. 采用高性能接触器及综合保护控制系统投切各滤波支路,使设备操作简单安全可靠。
4. 保护功能齐全,具有短路保护、过压保护、过流保护等,运行可靠性高。
5. 改善冲击负载引起的电流冲击,减少电压波动和抑制电压闪变,提高电压稳定性,改善电压质量。
设备规范工作电压:220V/380V/660/750V (-15%~+10%)工作频率:工频50Hz (偏差1Hz)环境温度: -25~+40°C海拔高度: <=2000m环境湿度:相对湿度<=85%(25℃)空气质量:无腐蚀性气体,无导电尘埃,无易燃易爆气体。

五、 主要技术参数

1、额定电压:400V、660V、750V、950V;

2、额定频率:50HZ;

3、每柜回路数:3(常用)、4、5、6;

4、滤除谐波次数:3次、5次、7次、11次、13次等;

5、基波无功补偿:功率因数可达到0.92~0.999;

6、保护配置齐全,运行安全可靠:具有抑制大气和操作过电压的保护、熔断器保护、过流保护、过电压保护、欠电压保护等;

7、谐波含有率达到GB/T14549-93国家标准以下,提供合格电源;

8、安装地点:室内;



七、 订货说明

中频炉无功补偿装置既能治理谐波又能补偿无功,可彻底解决谐波污染及提高功率因素,经济效益明显。原则上是根据用户需要定制的产品。


要求用户提供电力系统图,谐波源种类与特点,变压器容量和接线方式及安装地点与结构形式等资料。
